Instalación Y Colocación De Tubos

¡Hola chic@s! 😁👋
Hoy os voy hablar sobre la instalación y colocación de tubos.
Los tubos protectores utilizados para las instalaciones de cableado puede ser de dos tipos: tubos de empotrar y tubos rígidos de superficie.
El tubo de empotrar se utiliza para introducirlo en la pared de la edificación, como se instala en las viviendas el cableado eléctrico. El más usual es el corrugado que se instala en la pared y en el techo, abriendo una canalización para ello (roza).

Tubo corrugado.

Tubo corrugado reforzado.

Tubo corrugado reforzado metálico.

El tubo rígido de superficie se utiliza para ser visible en la instalación.

Tubo rígido, distintos tamaños.

Empalme de tubo rígido.

Codo de 90º.

Otro codo diferente con 90º.

También tenemos tubos metálicos para superficie, como los que os voy a mostrar.

Las consideraciones generales que se deben cumplir a la hora de proceder al montaje o instalación de canalizaciones con tubos protectores son las siguientes:

• El trazado de las canalizaciones se hará siguiendo líneas verticales y horizontales o paralelas a las aristas de las paredes que limitan el local en el que se efectúa la instalación.
• Las curvas practicadas e los tubos serán continuas y no originarán reducciones de la sección. Los radios mínimos de curvatura para cada clase de tubo serán los especificados por el fabricante.
• Se podrán introducir y retirar con facilidad los conductores en los tubos, una vez colocados y fijados, disponiendo, para ello, los registros que se estimen necesarios, que en tramos rectos no estarán separados entre sí más de 15 metros.
• Los tubos metálicos que sean accesibles deben ponerse a tierra, debiendo asegurarse su continuidad eléctrica.
• No podrán utilizarse los tubos metálicos como conductores de protección o de neutro.
• El cambio de canalización se realizará en una caja apropiada, de material aislante y no propagador de la llama. En ningún caso se permitirá la unión de conductores con empalmes o derivaciones entre armarios de datos o entre el armario de datos y la toma de usuario.

Cuando se realice un montaje en una superficie con tubos se tendrán en cuenta, además de las consideraciones generales, las siguientes específicas:

• Los tubos se fijarán a las paredes o techos por medio de bridas o abrazaderas protegidas conga la corrosión y sólidamente sujetas, similares a las mostradas. La separación entre fijaciones antes y después de un cambio de dirección, en los empalmes de los tubos y en la proximidad de las entradas a las cajas de registro.
•  Los tubos se colocarán adaptándose a la superficie sobre la que se instalan, siendo conveniente colocarlos, siempre que sea posible, a una altura mínima de 2,5 metros sobre el suelo.
• En los cruces de los tubos con juntas de dilatación de un edificio, deberán interrumpirse los tubos, quedando los extremos del mismo separados entre sí 5 cm y empalmándose posteriormente mediante manguitos deslizantes que tengan una longitud mínima de 20 cm.

Abrazaderas utilizadas para sujetar los tubos montados en superficie.

Cuando se empotran los tubos en una instalación, se tendrán en cuenta, además de las consideraciones generales, las siguientes específicas:

• En la instalación de los tubos en el interior de los elementos de la construcción, las rozas (regolas) no pondrán en peligro la seguridad de las paredes o de los techos en los que se practiquen. Las dimensiones de las rozas serán suficientes para que los tubos queden recubiertos por una capa de 1 cm de espesor, como mínimo.En los ángulos, el espesor de esta capa puede reducirse a 0,5 cm.
• No se instalarán, entre el forjado y el revestimiento, tubos destinados a la instalación eléctrica de las plantas inferiores.
• Para la instalación de la propia planta, únicamente podrán instalarse, entre el forjado y el revestimiento, tubos que deberán quedar recubiertos por una capa de hormigón o mortero de 1 cm de espesor, como mínimo.
• En caso de utilizarse tubos empotrados, es conveniente disponer los recorridos horizontales a 50 cm -como máximo-, del suelo o techos y los verticales, a una distancia no superior a 20 cm de las esquinas.
• Una vez instalado todo el material, para lo que necesitaremos el taladro, unos tacos, unos tornillos, y unas abrazaderas, así como cortar los tubos a medida, etc.., hay que introducir el cable por el mismo, para lo que usaremos una guía.

Con esto introduciremos los cables por los tubos, siempre sin tirar más de lo que el fabricante nos indique para el cable en cuestión.

El final de los tubos pasa por los registros o las tomas de usuario; son diferentes los de empotrar que los de superficie. Los de empotrar los encontramos fundamentalmente en viviendas y oficinas y los de superficie, en naves industriales, centros educativos, etcétera.

 Guía para introducir los cables por los tubos.

La diferencia fundamental está en que los de empotrar son más económicos y al mismo tiempo, con un diseño que no es estético. Los de superficie son más robustos.

De todos ellos podemos encontrar de muchos tamaños y en el caso de los de superficie, existen diferentes modelos con distintos diseños.

El tubo corrugado se instala siguiendo regolas o rozas realizadas en las paredes a tal fin, con el tamaño de los tubos que van a ir empotrados. Esto se hace con una herramienta específica para ello (rozadora de pared) o con un martillo compresor eléctrico o un martillo y un cincel o cortafríos, si es poca la distancia a cubrir.

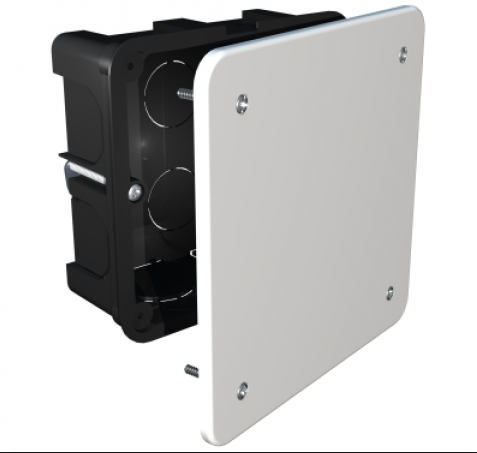

Registro para empotrar

Caja de mecanismo para empotrar

Registro para superficie

Caja de mecanismo de superficie para colocar un mecanismo de empotrar

En el caso del tubo rígido, hemos de hacer el trazado mediante paralelas y perpendiculares a las aristas de las paredes, utilizando, para ello, una cinta métrica y una cinta de marcado o un nivel láser, para que todo quede perfecto.

En este tipo de trabajos tendremos en cuenta los consejos siguientes para evitar accidentes:

• El uso de este tipo de herramientas requiere que estén bien afiladas. Cuando no se utilizan, las partes cortantes han de quedar protegidas por una funda de plástico o goma, con el objeto de prevenir accidentes.
• En estos trabajos se desprenden trozos o esquirlas del material que se manipula, por lo que conviene utilizar gafas de seguridad y es recomendable el uso de guantes.
• Al ser herramientas muy cortantes, el corte se debe realizar en la dirección contraria al cuerpo y hay que evitar manejarlas con una sola mano.
• En ningún caso se deben usar herramientas con óxido, con rebabas o con el corte mellado. Respecto a los cinceles y los cortafríos, se deben desechar si la cabeza ha perdido su forma original y está aplastada.
• Cuando se utilizan cinceles y cortafríos, conviene sujetarlos con un protector o empuñadura para evitar golpes en la mano que los sujeta, teniendo como consecuencia accidentes desafortunados. Las herramientas más grandes deben sujetarse con unas tenazas.
